气压传感器 BMP180

大约 1 分钟

简介

本章介绍使用Air001开发板驱动 BMP180。

提示

BMP180 使用I²C通信接口，是专为测量大气压力而设计的基本传感器， BMP180可以测量300至1100 hPa（海拔9000m至-500m）的大气压，以及-40°C至85°C的温度。

硬件准备

  • 按☁️ Air001开发板入门，将Air001和DAPLink调试器使用排针排母连接。

  • 将BMP180模块与Air001开发板，按如下表格进行相连：

BMP180Air001
GNDGND
VCC3.3V
SCLPF_1
SDAPF_0

软件部分

首先，安装Adafruit BMP085 Library库。

打开Arduino管理库，进行安装

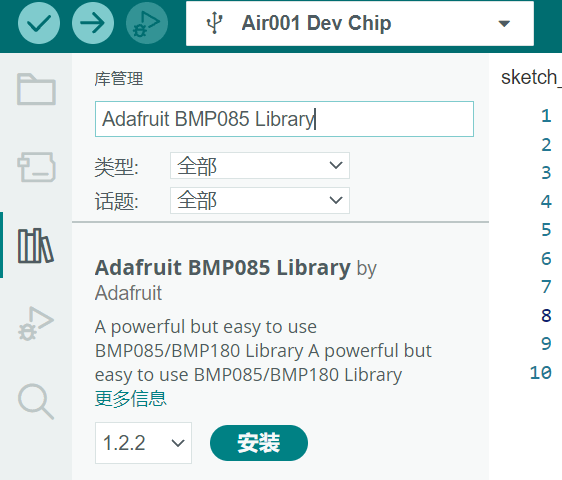

可以打开Arduino管理库，找到Adafruit BMP085 Library库，并选择全部安装以安装所需依赖。

库管理器中的 Adafruit BMP085 Library
库管理器中的 Adafruit BMP085 Library

开头引用Adafruit_BMP085包，并实例化对象bmp，后续仅需调用bmp对象即可使用BMP180。

#include <Adafruit_BMP085.h>
Adafruit_BMP085 bmp;

在setup()函数中初始化串口与BMP180：

void setup() {
  Serial.begin(9600);//初始化串口，波特率9600
  if (!bmp.begin()) {//初始化设备
    Serial.println("initial failed");
    while (1);
  }
}

在loop()函数中添加如下代码：

void loop() {
  Serial.print("温度");
  Serial.print(bmp.readTemperature());
  Serial.println("℃");

  Serial.print("气压");
  Serial.print(bmp.readPressure());
  Serial.println("Pa");

  // 粗略计算海拔高度
  Serial.print("海拔");
  Serial.print(bmp.readAltitude());
  Serial.println("米");

  Serial.println();
  delay(500);
}
  • 使用bmp.readTemperature方法，获取当前温度。
  • 使用bmp.readPressure方法，获取当前气压。
  • 使用bmp.readAltitude()方法，粗略计算当前的海拔高度。

输出结果

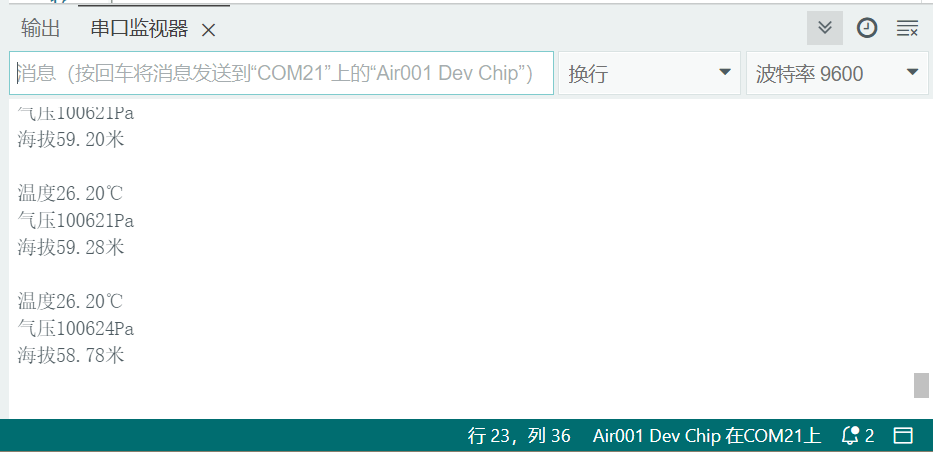

在串口监视器中将波特率调至9600，可观察到当前的信息，如下图：

uart
uart
